无烟煤滤料的特征
发布时间：2018-04-03
浏览
412次

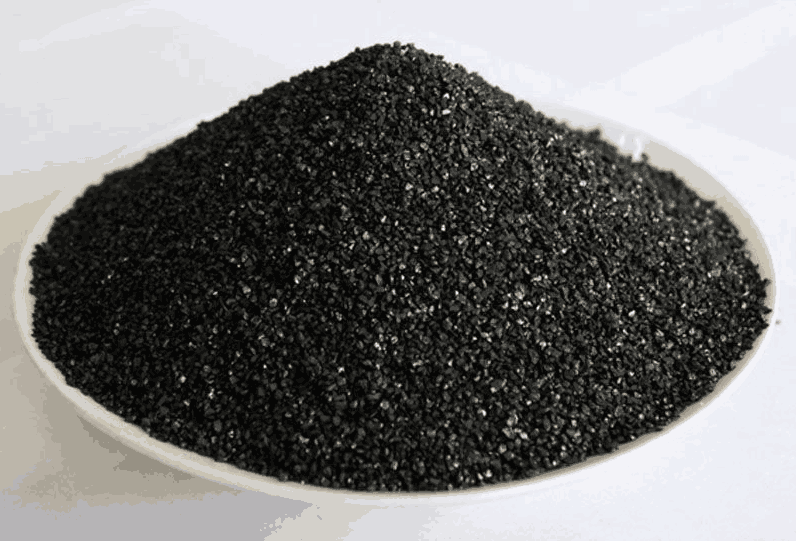

无烟煤滤料的特征
化学稳定性 无烟煤滤料的化学稳定性较高，在一般碱性、中性或酸性水中都不溶解。
无烟煤滤料的盐酸可溶率应在1.5%以下。巩义万通水处理无烟煤滤料的吸水率为5.5% 机械强度
无烟煤滤料的机械强度一般采用振动法或反冲洗法来测定。用振动法来测定无烟煤滤料的机械强度，日本以磨耗率作为指标，天津市自来水公司用磨耗率与破碎率之和来表示测定结果。
机械强度较高的无烟煤滤料，其磨损率与破碎率之和低至2%左右。
用冲洗法测定机械强度，是将无烟煤滤料装入直径为50mm的有机玻璃模型滤池内，以膨胀率为50%的冲洗强度连续反冲洗，然后检查其磨损程度。
采用1.5g/cm³、厚度为37cm的巩义万通水处理无烟煤滤料，经过连续反冲洗407h（约相当于生产滤池4年半的反冲洗时间）以后，滤料厚度降至36.2cm，即厚度减少2.2%，说明巩义万通水处理无烟煤滤料的破碎率不大。
密度和莫氏硬度 无烟煤滤料的密度因产地不同而异，如山西阳泉、河南焦作产的无烟煤为1.4~1.5g/cm³，山西晋城产的为1.6g/cm³，北京门头沟产的为1.8~1.9g/cm³，无烟煤滤料的密度越大，其机械强度也越大。
但是密度大于1.7g/cm³的无烟煤，不宜做双层或三层滤料的轻质滤料，如果无烟煤滤料的密度过大，其颗粒就需要减小，否则会导致无烟煤滤料和石英砂滤料的严重混杂。
但减小无烟煤滤料的粒径又会降低无烟煤滤料的截污能力。作为水处理用的无烟煤滤料，其莫氏硬度宜为3~3.75。因此选用无烟煤滤料时应同时满足密度和莫氏硬度这两个指标。
形状及杂质煤矸石的筛除 水处理用的无烟煤滤料应为球形颗粒，应少含片状和针状的颗粒。
无烟煤滤料所夹杂的煤矸石因密度和粒径都比较大，在装上滤池以后，一直混杂在重质滤料层中，会降低重质滤料的过滤效率。
因此，选购无烟煤滤料时，应检查杂质，当所购无烟煤滤料中含有煤矸石时，可在一格铺好承托层的滤池中将无烟煤滤料加入水反冲洗，取出上层不含煤矸石的无烟煤，用作滤池中的滤料。
